La persiana del techo solar panorámico es una de las piezas que envejecen más rápido en los vehículos Volkswagen: rota, enmohecida, descolorida o fuera de sus raíles, el problema acaba afectando a la mayoría de los propietarios después de 8 a 12 años de uso. Su sustitución en un concesionario VW, Audi o Skoda cuesta entre 800 y 1.400 euros, una cantidad que en gran medida se puede evitar.

La buena noticia es que todos los vehículos que figuran en la tabla de compatibilidad comparten la misma referencia de persiana enrollable: 1K9 877 307. Sólo una pieza, disponible en VelumAutoStore por tan sólo 149 €, y un procedimiento de sustitución que puedes realizar tú mismo en unos 45 minutos utilizando herramientas estándar.
Esta completa guía cubre todos los pasos, desde el desmontaje del techo hasta el restablecimiento del motor, con un vídeo de demostración y un PDF descargable para tener a mano en el taller.

Reparar el velum del techo solar es, por tanto, una operación delicada, pero que puedes realizar tú mismo siguiendo los pasos de este tutorial.

Tabla de compatibilidad de la pieza 1K9877307 y equivalentes

Marca	Modelo	Código del chasis	Años compatibles

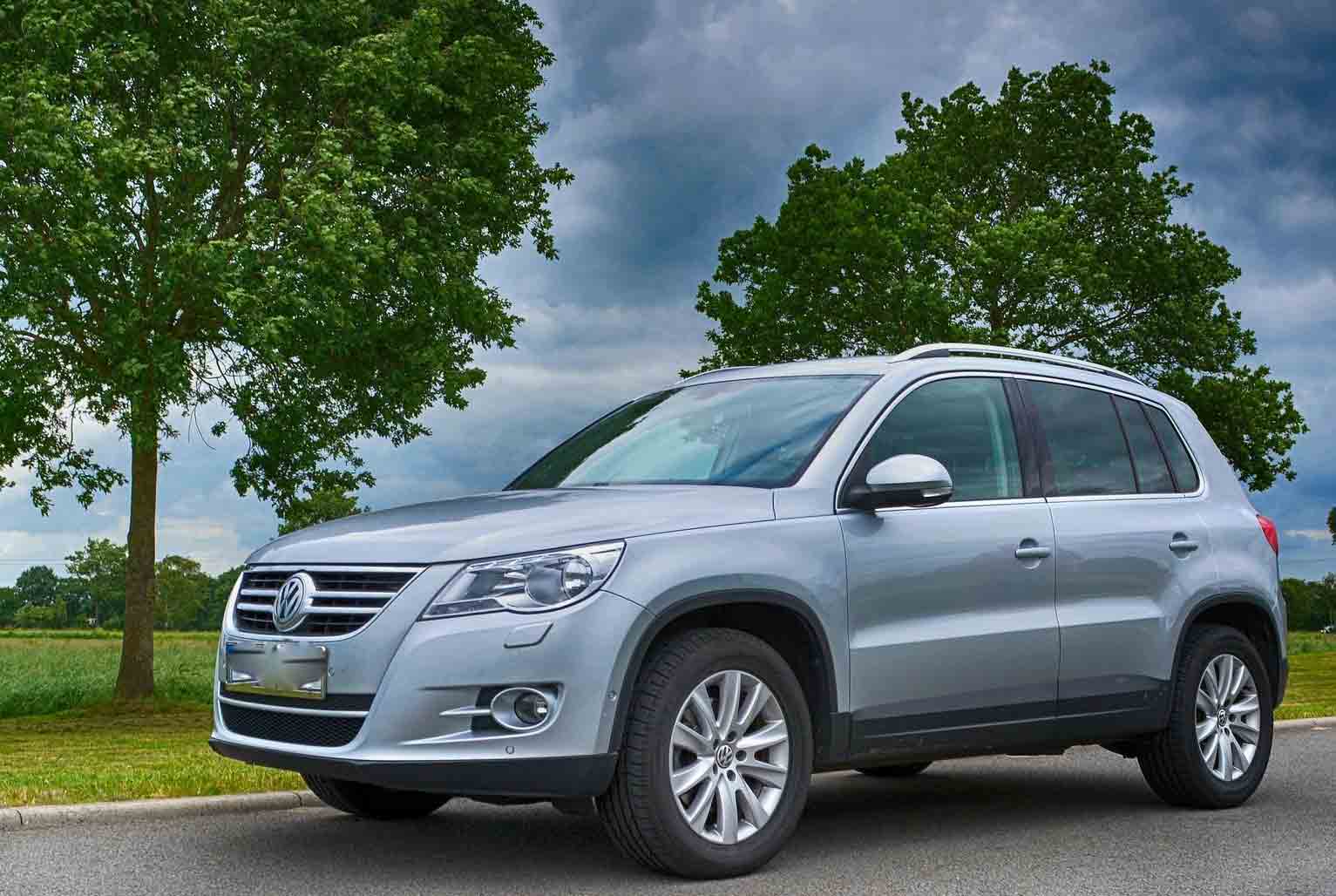

VW	Tiguan I	5N	2007 – 2016
VW	Touran	1T1 / 1T2 / 1T3	2003 – 2015
VW	Golf V familiar (Variante)	1K	2007 – 2009
VW	Golf VI Estate (Variante)	AJ5	2009 – 2013
VW	Passat familiar (Variante)	B7	2011 – 2014
VW	Sharan II	7N	2010 – 2017
Audi	Q5 / SQ5	8RB	2008 – 2017
Skoda	Yeti	5L	2009 – 2017
Skoda	Magnífico descanso	3T	2008 – 2015
Asiento	León ST (Estado)	5F	2013 – 2017
Asiento	Alhambra II		2010 – 2020

⚠️ Si tienes dudas sobre la compatibilidad, ponte en contacto con nosotros indicando tu número de bastidor: contact@velumautostore.com

SEGURIDAD – PRECAUCIONES

Declino toda responsabilidad en caso de lesiones personales o daños a tu vehículo. Toma las precauciones necesarias y comprueba que no se ha roto ni dañado nada.
Comprueba los cables eléctricos, algunos de los cuales se utilizan para alimentar los airbags, así que no juegues con los dispositivos de seguridad.

HERRAMIENTAS

• Llave/destornillador o broca Torx T15 T20 T25
• Llave o broca de 10 mm (según el modelo)
• Destornillador plano grande
• Herramientas de desmontaje (opcional)
  • Herramientas de desmontaje de plástico para evitar arañazos en el interior de su coche. En su defecto, una vieja tarjeta de fidelización, una púa de guitarra, etc.
• Juego de llaves o puntas hexagonales
• una persiana que puedas encontrar en la web o en un proveedor serio

TIEMPO

3/4H APROXIMADAMENTE

Ten en cuenta: puede haber algunas diferencias en la forma de desmontar los montantes, según el modelo y el vehículo de que se trate:

VW TIGUAN, SHARAN, TOURAN, JETTA, VARIANTE GOLF, AUDI Q5, SKODA YETI.
Ejemplo: para la variante Golf hay que desmontar además la pieza del maletero y el soporte del revestimiento del techo es diferente lo he omitido deliberadamente porque este coche es raro. En cualquier caso tienes suficiente información para cambiar con éxito la persiana del techo solar, la cortinilla del techo solar, el velum.

Vídeo explicativo del montaje

1 – Abre el techo solar en la «posición de mantenimiento».

Si no sabes cómo hacerlo, puedes leer el artículo que explica las funciones del techo solar panorámico VW.

lo importante es tener acceso al tornillo que puedes ver (posición más allá del máximo)

2 – Abra la persiana del techo solar hasta el tope.

3 – Desconecta la batería

Por razones de seguridad, es aconsejable desconectar la batería.

4 – Quita la luz de la cúpula y las tapas de plástico

Retira la pieza de plástico con una púa y, a continuación, quita los tornillos.

5 – Retira el panel lateral izquierdo delantero

Retira el símbolo AIRBAG con la herramienta de plástico más fina posible (ganzúa) haciendo palanca y ejerciendo presión sobre las formas (ver las flechas que apuntan hacia dentro).
Haz lo mismo con el montante delantero derecho.

6 – Desmontaje del montante central izquierdo

Comienza retirando el símbolo del AIRBAG del mismo modo que retiraste el tornillo de fijación (coloca el ajustador del cinturón lo suficientemente alto, pero no demasiado, para permitir el acceso con el destornillador torx).

El montante debe separarse de los alojamientos de la parte inferior para poder desplazarlo hacia abajo (procura no quitar la pieza de plástico que ajusta la altura de la cinta).
Haz lo mismo con la ley.

7 – Eliminación del perfil alrededor del tejadillo

Hay una veintena de grapas que se desenganchan haciendo palanca con una herramienta de desmontaje de plástico (o se puede utilizar una tarjeta de crédito o una púa).

8 – Quitar el parasol

Abre las tapas pequeñas con una herramienta de plástico extrafina o un destornillador de precisión, pero ten cuidado: una púa de guitarra extrafina servirá.

Ten cuidado con el parasol, ya que sigue sujeto por sus cables, por lo que deberás retirar el tapón para que quede finalmente libre.

9 – Desmonta la tapa del portón trasero (maletero)

Abre el portón trasero y tira de la cubierta trasera hacia abajo con un tirón fuerte.

10 – Quita la tapa trasera (maletero)

Retira los émbolos de plástico utilizando una herramienta especial como la T10236 o unos alicates a ambos lados de la pieza de plástico.

Retira la pieza de plástico de los aros metálicos y tira de ella hacia arriba.

11 – Desmontaje de las cubiertas laterales (maletero)

Afloja los tornillos de fijación del lateral del maletero y, a continuación, desengancha las piezas periféricas pasando las manos o una herramienta entre la junta y el plástico.

12 – Quita la cubierta lateral superior (maletero)

Retira la tapa tirando hacia abajo.

Tire como indican las flechas A y B.

13 – Abatir la banqueta trasera, desplazar los asientos hacia delante todo lo posible y bajar los asientos

14 – Desconecta los enchufes de control del techo solar

15 – Retira las piezas de plástico que sujetan el techo interior

Retire los tornillos que sujetan la pieza de plástico.

16 – Desmontaje de las asas

Sujete la empuñadura como si quisiera agarrarla y retire los 2 tornillos torx.

Nota: En el Q5, se trata de piezas de plástico que hay que retirar en lugar de herramientas especiales, que puedes encontrar en>><< pero un trozo de hierro plano doblado, un destornillador de sacrificio o una brocheta doblada en el ángulo adecuado pueden servir.

17 – Comprueba que no hay nada que retenga el techo interior, la luz, el plafón, luego retira el techo interior moldeado moviéndolo hacia delante para soltarlo de los montantes traseros, luego retira el techo interior moldeado de la parte trasera.

18 – Desmontaje de la luneta trasera del techo solar

Desatornille los tornillos de fijación (Torx T25) desde arriba, prestando atención a las 2 o 1 arandelas de la parte superior, según el grosor de la arandela.

Si aún no lo has hecho, devuelve la parte móvil del techo solar a su posición de apertura total (volviendo a conectar los conectores).

si necesitas accionar el techo solar, puedes hacerlo manualmente con una llave hexagonal colocada directamente en el motor del techo solar delantero

Levanta la junta con las manos para pasar el destornillador y extraer los tornillos ocultos tras la junta.

https://velumautostore.com/comment-deboucher-les-tuyaux-evacuation-du-toit-ouvrant-vw-audi

19 – Elevar el cristal trasero

En este preciso momento tienes la oportunidad de desatascar los orificios de drenaje del techo solar. Aprovecha para leer este artículo que he escrito sobre el tema.

https://velumautostore.com/comment-deboucher-les-tuyaux-evacuation-du-toit-ouvrant-vw-audi/

20 – Desmontaje de las escuadras

Colócate sobre el techo solar, junto a los montantes de las puertas o junto a la ventanilla trasera.

Retira los soportes de las esquinas (tornillos Torx).
Presta atención a la junta (3)
Haz lo mismo en ambos lados
Desengancha los soportes de la guía de deslizamiento (1) retirándolos de la parte superior Retira los soportes de la guía de deslizamiento de la barra de acabado (2)

21 – Retira los tornillos de fijación del conjunto de soporte de la persiana enrollable.

Retire los tornillos marcados con (1) para retirar el soporte del toldo lentamente hacia atrás, una vez retirado el soporte, retire la barra de acabado del toldo deslizándola lateralmente.

22 – Montaje de la nueva cortinilla del techo solar panorámico

Esta es la parte más meticulosa de cambiar la persiana de un techo solar panorámico.

Coloca la nueva cortina enrollable en el soporte y desliza la barra metálica de acabado en la pieza de goma negra (1), procurando centrarla al máximo.

Recuerde utilizar las grapas pequeñas (2) que le proporciono gratuitamente con la persiana.
Pueden retirarse de la pieza de plástico empujando con un pequeño destornillador plano.

Es muy difícil que las grapas encajen en la muesca del muelle lateral prevista para ello, así que no las limes ni las serruches… es difícil que encajen y es normal.
Colócalo en ángulo para encajarlo y luego vuelve a colocar el derecho. Puede que te cueste un poco ponerlo recto, pero no afectará al montaje.

23 – Engancha el conjunto de soporte de la persiana enrollable

Solución 1: Engancha la parte plana de la persiana en el raíl (1) por ambos lados y aprieta los tornillos retirados en el paso 19.

Solución 2: Engancha sólo el conjunto de persiana + barra de acabado y luego sigue con el paso 23 (añadir los soportes del raíl de deslizamiento).
Luego añade el soporte de la persiana enrollable una vez instalada la persiana).

24 – Añadir los soportes deslizantes

Añada los soportes deslizantes (2) encajándolos lateralmente en la barra de acabado (3) y encajándolos después sobre el clip de forma inversa al paso 19.

Vuelve a montar los soportes angulares por encima del techo solar

ATENCIÓN engrasa sólo la parte hueca del soporte deslizante
ver foto ( a montar )

25 – Acciona manualmente la cortinilla del techo solar panorámico para comprobar que no se engancha.

Utiliza una llave hexagonal para encajar el motor de la cortina enrollable (marcado con 3), que está en la parte trasera, justo detrás del conjunto de soporte de la cortina enrollable.
Lo ideal es que vayas y vengas unas cuantas veces para comprobar que no hay ningún bloqueo (suciedad, residuos en el carril guía) y que todo funciona correctamente.

26 – Vuelve a montar el techo moldeado en sentido inverso al paso 7

27 – Vuelve a montar la ventanilla fija del techo solar trasero siguiendo el orden inverso al paso 15.

28 – Encendido
llave en contacto => interruptor encendido => batería de nuevo encendida

Volvemos a poner la batería después de conectar el contacto para evitar estar en el coche cuando se conecta el contacto y para evitar que los airbags te dejen inconsciente en caso de avería (nunca estás a salvo).

Estamos a sólo unos minutos del final del cambio de persianas del techo solar, así que sólo unos pocos esfuerzos más.

29 – Calibración TOP + STORE

Después de cambiar la persiana del techo solar, es imprescindible que la reajustes.

Si aún no has conectado el encendido, conéctalo con la batería desconectada y luego vuelve a conectar la batería, para evitar que te entre un airbag en la cabeza si funciona mal.
Al menos así estarás fuera de casa.

29.1 TECHO SOLAR PANORÁMICO

Pomo giratorio en posición cierra el cristal cierra
video link
Tira del pomo hacia abajo y mantenlo pulsado 20 segundos aunque esté en movimiento se abrirá y cerrará puedes soltarlo

29,2 TECHO SOLAR CIEGO

Persiana en posición cerrada.
Mantén pulsada la persiana cerrada durante 20 segundos.
La persiana se abre y se cierra, y luego suéltala.
enlace de vídeo

30 – PRUEBA

Si la persiana funciona correctamente, puedes volver a subir en sentido contrario. Si no es así, repasa lo que falla y sé metódico: pronto encontrarás la causa del problema.

Si tienes alguna pregunta, aquí tienes mi contacto: contact@velumautostore.com
